周界防盗报警作为安防系统的第一道防范，也是最重要的一道防范，所以周界防盗报警引起越来越多的关注。
智能型周界安防阻挡报警系统简称“电子围栏”，是目前世界上流行的周界防盗报警设备，它引进了世界上最新的报警理念“阻挡为主，报警为辅”。围栏带有非致命的高压脉冲电，它具有威慑（降低作案欲望）、阻挡（制造入侵障碍）、报警（声、光报警并可与其它安防系统联动）三重功能。克服了交流电网致命、影响美观的缺点，与传统的红外、微波、静电感应等周界安防系统相比，具有误报率低、不受地形和环境限制、安全性高等明显优点，已被广泛用于变电站、工厂、小区、学校、别墅、仓库、机场、军事基地、看守所、监狱等场所。邦泰盾专业提供小区电子围栏安装和相关技术支持
系统概述： 返回
随着城市的发展，电力需求持续增长，煤电厂、核电厂、风电厂、水电厂不断激增，市中心用电密度高，各种级别的变电站也不断增多。电力系统稳定的运行保障了工农业生产的正常运转，同时也保障了城镇居民的正常生活。所以电力行业的安防工作十分重要。多数电厂，变电站为了减少供电的线损都建在城乡结合部或深入市区。这样，频繁经过的人流，物流给安防工作带来了很多难点。传统的防盗产品从产品安全性，防盗效果，资金投入等方面都或多或少的存在问题，让管理者无法放心使用。电子安全围栏系统的应用很好的解决了以上问题。它集阻挡、威慑、报警功能于一身，具有可靠的安全性，解决了防区死角、盲区、漏洞等问题，有效规避了安全隐患。
传统报警产品的局限性：
传统的防盗产品已经被偷盗者熟悉，无法对偷盗者产生心理威慑；
误报率高，时间长了会给人“狼来了的感觉”；
防盗的局限性，无法清除防盗的盲区，死角，减少防范漏洞；
以报警为主，没有形成有效的阻挡拦截作用；
电子围栏系统的优势： 返回
具有威慑功能 高压电网和警示标志给犯罪分子以极大的心里威慑作用，避免其实施犯罪行为
主动防护性强 企图跨越时给与电击，起到很好的主动防护效果
防范严密无死角 可以依据地形任意架设，没有死角，消除安全盲点
误报率低 能有效防止小动物、树枝、恶劣天气等造成的误报
使用、维护方便 可以适应各种安装环境
能与安防、IT系统联网 可以与监控联动，当报警时，摄像机转向相应位置开始录像；也能很好的融入IT系统
软件可以实现远程操作，方便管理 从围墙现场到指挥中心距离很长，所以需要远程控制，比如远程开、关机等
需求分析： 返回
一、总体需求
随着城市的发展，对电力建设带来两个问题：一是电力需求持续增长，市中心用电密度高，需要较多深入市区的高压变电站，以减少线损，而变电站一般占地面积大；二是城区价格昂贵，环境要求严格，流动人群居多，这就给电力行业的安防带来很大的挑战。
电力行业的安全保卫工作特点：
1、郊区电站周界大，入侵者很容易藏匿。
2、市区的变电站,供电所人流，物流出入频繁，安全管理难度大。
3、变电站,供电所的出入口众多，各种设备繁多，产品众多，极易丢失。
4、传统红外报警方式，存在漏洞，易被入侵，经常误报，且设计理念落后，与人防难以有效结合。
5、偷盗者的入侵，非常容易引发安全生产事故，导致大面积的停电，给整个社会经济带来巨大损失。
二、系统功能
电子围栏周界报警系统是一种主动防范的报警系统，电子围栏沿围墙架设，悬挂警示牌，将入侵者阻挡在周界之外，触及电子围拦的高电压电网，会有强烈的触电感觉迫使其离开，让入侵者知难而退。
一旦强行翻越，系统会同时发出声光报警信号现场报警，充分体现“一阻挡，二威慑，三报警”的多重防范效果。（如有特殊需要，可将警情同时通过公共电话网络发至指定场所）。
本系统采用脉冲高压原理，不同于传统的交流高压电网，脉冲电压低于8000V，脉冲作用时间短（≤0.1S）,脉冲能量低（≤5J），对人体不会造成伤害，相比交流高压电网更具人性关怀。
系统前端采用单芯线，垂直安装在墙头上，简单、美观、适用。前端四线中任一线开路（断路）或对另外一根线（含接地）短路，或出现其他故障时，控制器发出报警信号，现场发出声光报警，警卫室LED显示板上LED灯闪烁，报警接收机蜂鸣器鸣叫，并自动记录。
共设2防区，24小时设防，任一防区可独立设防或撤防，报警接收机自动记录，可选配安装打印机。
系统日常运行安全可靠，维护检查简捷，不受天气、植物、小动物等因素的影响，误报率低，系统故障时能自动报警。
系统前端支架由专用模具铸造而成，强度可靠、质量保证、外观美观。主机安装在围墙下方，置于不锈钢防水箱内。系统开放性强，可联动监控系统、灯光系统及其他报警设备（如报警主机、主动/被动红外对射探测器）等。
设计依据： 返回
1、GB12663—2001《防盗报警控制器通用技术条件》
2、国家质量技术监督局、公安部第12号令《安全技术防范产品管理办法》
3、GB50348-2004《安全防范工程技术规范》
4、欧洲标准EN61011-2 EN55014
5、英国标准BSi PAS47：2003
6、国际标准IEC1011
系统设计原则：
一、变电站遥视警戒系统设计原则
◆ 采用先进、成熟、实用的技术；
◆ 系统的设计和产品的选择应标准化、规范化；
◆ 系统必须具有安全性、可靠性、容错性；
◆ 合理的性能价格比；
系统特色与主要技术手段：
一、系统特色
本电子围栏统采用深圳邦泰盾电子围栏主机。
澳大利亚是盛产“电子围栏”的国家，这源于澳大利亚发达的畜牧业，早在七十多年前，澳大利亚就有了“电子围栏”，不过那是最初的“电子围栏”，是用于牧场看管牛羊等动物的，当牛羊等碰到电子围栏时会被电击阻挡而退回，很好地起到“牧羊人”的作用。随着技术水平的提高以及人们意识的改变，“电子围栏”渐渐被引入社会公共安全事业，被广泛用于小区、别墅、工厂、电站等场所。澳大利亚“电子围栏”也因为积累了长期的生产和使用经验使其获得了较完善的技术和很全面的功能。目前深圳邦泰盾公司“电子围栏”型号BTD1013 脉冲主机JY01-001 已经经过了公安部的检测，产品获得业内广大人士的好评。
二、工作原理
电子围栏的主要由脉冲主机和前端围栏两部分组成。脉冲主机主要安装在门卫室或控制中心，前端围栏安装在墙上。
脉冲主机通电后发射端产生高压脉冲或低压脉冲传到前端围栏上，前端围栏上形成回路后把脉冲回传到脉冲主机的接收端，如果有人入侵或破坏前端围栏，或切断供电电源，脉冲主机会发出报警并把报警信号传给其他的安防设备。

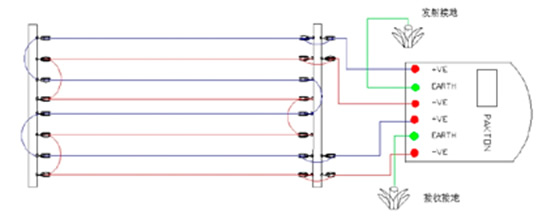

单防区布线图：
三、产品优势
1. 具有高低压切换功能，可灵活使用，比如白天使用低压，晚上使用高压；
2. 独有的BI-polar技术,可以实现前端围栏上的每根线都有电击,让入侵者无机可乘；
3. 有LCD液晶显示功能，能在主机面板上直接显示出电子围栏上的电压值，让用户一目了然；
4. 具有 5个LED工作状态娴熟，显示状态比同类产品更直观；
5. 主机内部可直接配备4AH蓄电池，方便管理；
6. 围栏入侵报警和主机掉电报警分开，便于处理警情；
7. 通过外接键盘可远程检测并调控主机的工作状态，更具人性化设计；
8. 高压测试表相比于同类产品，不仅能测出电压值，还能测出电流值。
9. 采用计算机芯片控制的主机，用户可以根据需要，自行设定各项参数，比如：电压、报警条件等
10. 可以直接和电脑相连，通过电脑控制电子围栏主机
系统组成 返回
电子围栏系统由电子围栏主机及前端电子围网组成，系统图如下：
四、主要设备选型
1.电子围栏单防区报警控制器
●供电电源：220VAC(+10%/-15%),约15W
●高电压脉冲输出
◇脉冲幅值：<8000V
◇脉冲间隔时间：1－1.5S
◇脉冲电流：≤10A
◇脉冲持续时间：≤0.1S
◇每个脉冲最大电量：2.5mC
◇每个脉冲最大能量：5.0J
●报警条件：电子围栏的高压导线断路、短路
●报警指示：报警灯亮和内部报警小喇叭响
●报警输出：报警继电器的一对常开和常闭接点(1A 220VAC)
●使用环境
◇环境温度：-10～+55℃
◇相对湿度：≤95%
●室外防水设计
●外形尺寸和重量：
320×240×115, 5.5KG

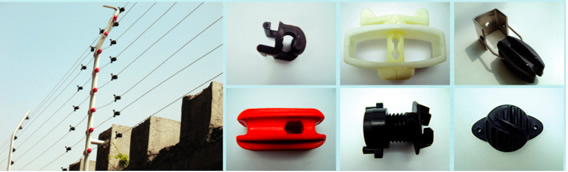

2.电子围栏前端
本系统采用围墙上方垂直方式安装，共设4条电子围栏合金导线，以绝缘子、支撑杆和支座等连接和固定，以兼顾厂区和谐美观和安全性能可靠的综合要求。
3.电子围栏后端——报警接收机
●LED灯防区显示
●报警响应时间≤2S
●数码管显示时间、报警时间、报警信息编号、报警防区、布撤防时间、通讯中断时间等信息
●可储存上述信息1000条（不少于30天）
●具有打印功能
●可接32个防区
●报警输出：报警继电器的一对常开和常闭接点(1A 220VAC)
●可接DC12V后备电源
●使用环境：
◇环境温度：-10～+55℃
◇相对湿度：≤95%
●供电电源：220VAC
●标准插口，可直接连接LED小区平面图显示板，使报警情况更加一目了然。
4.LED显示板
5.系统避雷
（1）控制器的高电压接线板上有一个地线接线柱，用于连接电子围栏上架设的地线，并连接到埋地地线；电子围栏上的避雷器也需要连接到埋地地线，这二种用途的埋地地线应分别埋入，不能合用，而且相互之间要尽可能远些。
（2）避雷系统应有良好的接地，接地电阻应小于4Ω。将二根1.5-2m长、直径为10-20mm的钢管埋入土中，间隔要大于3m。将二根钢管用导线连接在一起，作为控制器和电子围栏的埋地地线，或避雷器的埋地地线。
（3）避雷器应安装在电子围栏的起始端，即靠近控制器的一端。避雷器的上端接电子围栏上最高的一根高压导线，避雷器的下端接埋地地线（如图所示）。
（4）上引线推荐使用6－8平方毫米的软铜线，下引线要可靠接地。
五、施工安装规范
1.施工原则：
精确、严格、优质、高效。
2.施工程序:
3.施工规范：
（1）底座安装要坚固、水平，前后底座之间尽量保持一条直线，尽量与铁栅栏保持垂直。
（2）底座安装固定，采用不锈钢膨胀螺栓或普通膨胀螺栓，为防锈和长期使用优先选择不锈钢螺栓。终端杆底座采用8mm的螺栓，中间杆底座采用6mm的螺栓。
（3）围栏电线之间需保持平行等距，应为200mm±20mm。
（4）围栏收紧器上下之间保持为一条竖直直线。
（5）最上一根围栏与围墙顶端的距离不小于750mm，最下一根围栏与围墙顶端的距离为150mm±20mm。
（6）主动红外探测器探测距离不大于制造厂规定距离的70％，最下一束光轴与与围墙顶端的距离为150mm±10mm。
（7）线线连接器中间的高压绝缘线需穿一根平滑的PVC细管，以防老化。
（8）排PVC管时，务必保证管管之间有接头，并且用V－PVC专用胶粘结牢固。应与甲方沟通，确认采用沿墙角边缘排管或地下排管。地下排管需挖地时，应保证一定深度（40cm左右）。
（9）排线时，必须保证一条线走到底，中间严格避免接头情况；尤其是地下排管时，应坚决杜绝。在购买线缆时，如果长度不够，应提早定制线缆。
（10）安装避雷器时，地桩必须打入地下80cm以下，每个避雷器应接两根地桩，地桩之间保持2m以上的距离。地桩参考规格：长1.0m，直径1－2cm。
（11）墙墩之间（10m）应挂一块警示牌，以充分提醒警示。
